热式流量计作为一种精准测量流体质量流量的设备，在多个行业中发挥着重要作用。它借助热传递效应来感知流体的流动状态，通过独特的设计将热传递与流速关联，从而实现对流量的测量。这种测量方式无需依赖流体的温度、压力等参数补偿，直接反映质量流量，因此在气体和部分液体测量中备受青睐。了解其工作原理、不同设计的特点及适用场景，能更好地发挥其性能优势。
热式流量计的两种核心原理
热式流量计的测量基础是热传递规律，主要分为 “热分散” 和 “量热” 两种原理，两者虽都利用热与流体的相互作用，但具体机制存在明显差异。
热分散原理，又称风速计原理，其核心是通过监测加热元件被流体冷却的速率来判断流速。设备通常包含两个关键元件：一个被持续加热的速度传感器（多为电阻式温度检测器，即 RTD）和一个用于测量流体本身温度的参考传感器。当流体流经加热元件时，会带走部分热量，导致加热元件与流体之间的温度差发生变化。根据操作方式的不同，又可分为恒定功率和恒定温差两种模式。在恒定功率模式下，加热元件的功率保持不变，流速越高，冷却效果越明显，两者的温度差就越大；而在恒定温差模式下，设备会自动调节加热功率，确保加热元件与流体的温度差始终稳定，流速变化时，所需的加热功率也会相应改变。无论是哪种模式，温度差或加热功率的变化都与流体的质量流速成正比，通过这种关联就能计算出流量。
量热原理则是通过监测流体中热量的分布变化来测量流量。在流量计内部，特定区域会被施加稳定的热量，同时设置两个温度传感器分别监测热量上下游的温度。当流体静止时，热量在管道内均匀分布，两个传感器的温度基本一致；当流体流动时，热量会被流体携带至下游，导致上游传感器温度降低、下游传感器温度升高，形成一个与流速相关的温度差。流速越快，热量被带走的速度越明显，温度差也就越大。通过捕捉这种温度差的变化，就能反推出流体的质量流量。与热分散原理相比，量热原理对流体特性的依赖性相对较低，测量稳定性更优。
不同设计的特点与适用场景
基于上述两种原理，热式流量计衍生出多种设计类型，每种设计在灵敏度、安装复杂度和适用场景上各有侧重，满足不同行业的需求。
热线风速计是热分散原理的典型应用，结构简单精巧。其核心是一根直径仅约 0.02 毫米的细金属丝（通常由钨、铂或镍制成），作为加热元件和传感元件。这根细丝被安装在支撑结构上，直接暴露在流体中，当流体流过时，细丝的温度变化会通过电阻变化被精准捕捉。由于细丝尺寸极小，对流体流动的干扰几乎可以忽略，因此灵敏度极高，非常适合科研实验或对微小流量变化的监测。不过，这种设计的细丝较为脆弱，容易被流体中的颗粒或杂质损坏，因此更适用于清洁流体的测量。
旁路型热式流量计则是量热原理的常见应用形式，也被称为毛细管热质量流量计。其设计巧妙地利用了旁路结构：在主管道上设置一个毛细管旁路，通过层流元件引导少量流体进入旁路。由于旁路中的流量与主管道流量保持固定比例，因此只需测量旁路中的流量，就能推算出主管道的总流量。加热元件和温度传感器被安置在毛细管内，避免了直接接触主管道中可能存在的大量流体或杂质，提高了设备的耐用性。这种设计常与质量流量控制器结合使用，形成闭环控制体系，在半导体制造、实验室气体控制等需要精确流量调节的场景中应用广泛。

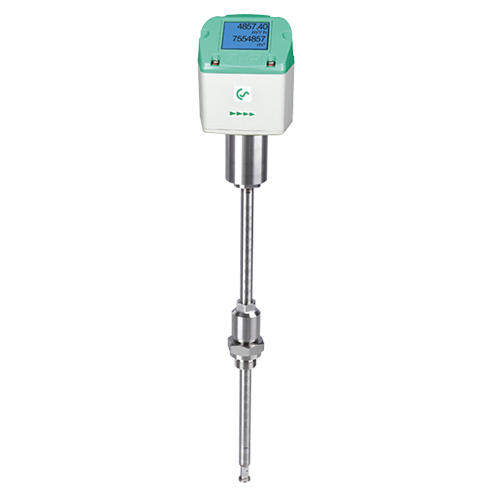

插入式流量计专为大管径管道设计，其传感器集成在一根探针上，直接插入管道内部的流体中。探针端部的加热和传感元件会与流体发生热交换，通过测量局部流速，并结合管道横截面积和流速分布的温度补偿，计算出总流量。安装时，传感器在管道内的位置至关重要，通常需要遵循制造商建议的插入深度，以确保测量点处于流速稳定的区域。若安装条件受限，还可通过校准进行误差修正。这种设计的优势在于无需切断管道即可安装，尤其适合现有管道的改造项目，在工业排放监测、大型储罐通风等场景中较为常见。

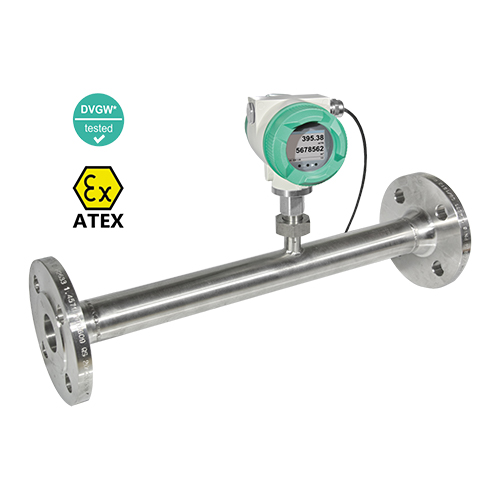

内联式热质量流量计则是将测量元件直接集成在管道内，形成一个完整的流量测量单元。它包含管道主体、传感元件和电子处理模块（可远程安装），能直接测量流经管道的全部流体流量。其结构紧凑，测量精度高，适用于中小管径的清洁流体测量。在食品饮料、制药等对卫生要求严格的行业，内联式设计可搭配卫生级接口，避免流体残留和污染，满足行业规范。
热式流量计的优势与局限性
热式流量计的显著优势在于直接测量质量流量，无需像体积流量计那样进行温度、压力补偿，减少了因参数波动导致的误差。其测量范围宽，量程比可达 100:1 甚至更高，能适应从微小流量到较大流量的不同场景。此外，设备结构相对简单，没有复杂的机械运动部件，磨损小，维护成本低，使用寿命长。
但它也存在一定的局限性，对流体特性较为敏感。例如，流体的热导率、比热容等参数会影响热传递效率，进而干扰测量结果，因此在测量混合气体时，若成分发生变化，可能需要重新校准。水分对热式流量计的影响尤为明显：当水分以蒸汽形式存在且未饱和时，影响较小，部分设备可通过软件补偿消除误差；但一旦出现冷凝，液态水的强导热性会导致传感器温度骤变，引发测量信号尖峰，严重影响准确性。因此，在潮湿环境中使用时，需采取伴热、保温或安装分离罐等措施防止冷凝，必要时需更换为涡流或超声波流量计。
此外，不同设计的热式流量计对安装条件要求各异。例如，插入式流量计需要确保传感器处于管道内的最佳测量位置，内联式流量计则对前后直管段长度有一定要求，以保证流场稳定。若安装不当，可能导致测量精度下降。
总结
热式流量计凭借独特的热传递测量原理，在质量流量测量领域占据重要地位。热分散和量热两种原理各有侧重，衍生出的热线风速计、旁路型、插入式和内联式等设计，分别适用于不同的管径、流体类型和精度要求。了解其工作机制和设计特点，才能根据实际应用场景选择合适的类型，并通过合理安装和维护，规避局限性，充分发挥其测量优势。在工业自动化不断发展的背景下，热式流量计将继续在精准流量监测中发挥重要作用，为生产效率和过程控制提供可靠支持。
